„Pilotprojekt EC 2“ - Bauvorhaben „andré“ in Regensburg
Kurzcharakteristik
Bürogebäude mit Tiefgarage
drei Vollgeschosse (EG, 1. + 2. OG) - ca. 39,8 m x 12,3 m x 3,35 m
ein Kellergeschoss als Tiefgarage - ca. 39,8 m x 16,9 , x 2,9 m

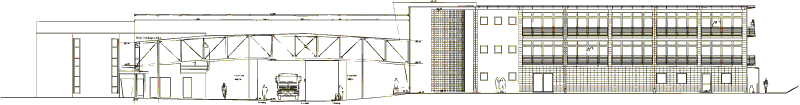

Verbindung zu bestehendem Bürogebäude mittels ca. 32,0 m langer verglaster „Stahlbrücke” über öffentliche Straße
Nutzung der überstehenden TG-Decke als Grundstücksüberfahrt
architektonisch großzügig als „hohle“ Konstruktion geplant (Lochfassade, flexible Innenraumaufteilung durch nichttragende Innenwände)
großzügige Verglasungen Bauzeit 2006 Rohbaukosten ca. 500.000 €
Tragkonstruktion
Tragwerksplanung nach DIN 1045-1, computergestützte Hilfsmittel (EDV – Friedrich und Lochner)
Errichtung in Massivbauweise- Gründung, Wände, Decken - und Dachkonstruktion in Stahlbeton - Verwendung von Normalbeton nach statischem Erfordernis bzw. in Abhängigkeit vom Umfeld (Expositionsklassen gemäß DIN 1045-1)
Flachgründung als elastisch gebettete Platte mit Vouten im Stützenbereich
Aussteifung über Massivdecken und –wände
„Verbindungsbrücke” als Stahlkonstruktion aus Fachwerkbindern und biegesteifen Rahmen
Herstellung grundsätzlich aus Ortbeton
Kellergeschoss als weiße Wanne mit wcal = 0,25 mm in Abstimmung mit dem Bauherrn, 40.000 € Kostenersparnis gegenüber wcal 0,20 mm gemäß WU-Richtlinie, Rissverpressung bei Bedarf
punktförmig gestützte Geschossdecken (Flachdecken mit max. ca. 7,00 m Spannweite, Ausschalung der Geschossdecken erst nach Tragfähigkeit der Dachdecke)
Giebelwand freitragend als Wandscheibe über drei Geschosse (lästige Unterzüge entfallen)
freitragende Glasbausteinwand (Viertelkreis mit ca. 3,75 m Radius Höhe von ca. 10,0 m)
viertelgewendelte Treppenläufe mit ca. 5,00 m Lauflänge in Geschossdecken eingespannt
große Betonierabschnitte durch die Anordnung von Sollbruchstellen möglich (gezielte Rissentstehung)
